PHA-102+宽带放大器的参数、特性应用及尺寸图

2025/3/31 11:55:58
浏览次数: 10

PHA-102+（符合RoHS标准）是一款采用PHEMT技术制造的宽带放大器，在宽频范围内提供极高的动态范围，并具有出色的增益平坦度。此外，PHA-102+在较宽的频率范围内具有良好的输入和输出回波损耗。PHA-102+封装在SOT-89封装中，具有非常好的热性能。

PHA-102+宽带放大器的参数、特性应用及尺寸图

规格参数

工作频率:50 MHz to 6 GHz

工作电源电压:9 V

工作电源电流:192 mA

增益:14.6 dB

NF—噪声系数:6.7 dB

类型:General Purpose Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-89-3

技术:Si

P1dB - 压缩点:26.1 dBm

OIP3 - 三阶截点:44.8 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PHA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:14 dB

Pd-功率耗散:3.18 W

特性

超宽带，50 MHz至6 GHz

在0.05-3GHz范围内具有出色的增益平坦度14.3±0.3dB

高线性，0.9 GHz时为+26.4 dBm P1dB和+50 dBm OIP3

可用作AH102a、b的替代品

应用

无线网络

无线局域网

LTE

WiMAX

S波段雷达

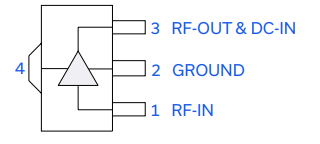

尺寸图

PHA-102+宽带放大器的参数、特性应用及尺寸图

PHA-102+宽带放大器的参数、特性应用及尺寸图
