LVA-123+宽带放大器的参数、特性应用及尺寸图

2025/3/31 13:43:03
浏览次数: 5

LVA-123+（符合RoHS标准）是一款采用GaAs HBT技术制造的超宽带放大器，在宽频范围内具有出色的增益平坦度。此外，LVA-123+在该频率范围内具有良好的输入和输出回波损耗，无需外部匹配组件。铅饰面是镍上的锡银。它在不同批次之间具有可重复的性能，并封装在3x3 mm的8引脚封装中，具有非常好的热性能。

LVA-123+宽带放大器的参数、特性应用及尺寸图

规格参数

工作频率:10 MHz to 12 GHz

工作电源电压:5 V

工作电源电流:52 mA

增益:8.1 dB

NF—噪声系数:5.9 dB

类型:Gain Block Amplifiers

安装风格:SMD/SMT

封装 / 箱体:MCLP-8

技术:GaAs InGaP

P1dB - 压缩点:5.3 dBm

OIP3 - 三阶截点:15.5 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:LVA

封装:Reel

封装:Cut Tape

特性

•出色的增益平坦度，±0.6 dB，0.05-6 GHz

•增益，典型值17.3 dB。2 GHz

•出色的输入回波损耗，典型值为20dB。2 GHz

应用

•基站基础设施

•测试仪器

•MMDS和无线局域网

•LTE

•卫星通信

•航空电子设备

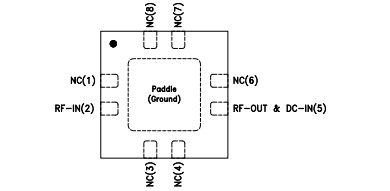

尺寸图

LVA-123+宽带放大器的参数、特性应用及尺寸图

LVA-123+宽带放大器的参数、特性应用及尺寸图
