TSY-172LNB+低噪声宽带放大器的参数、特性应用及尺寸图

2025/3/31 13:48:40
浏览次数: 3

TSY-172LNB+（符合RoHS标准）是一种低压、低电流、低噪声宽带旁路放大器，采用GaAs E-PHEMT技术制造，在宽频范围内提供极高的动态范围。它具有集成开关，使用户能够绕过放大器。TSY-172LNB+封装在8芯2 x 2 mm MCLP封装中，具有良好的热性能。

TSY-172LNB+低噪声宽带放大器的参数、特性应用及尺寸图

规格参数

工作频率:30 MHz to 1.7 GHz

工作电源电压:2.7 V

工作电源电流:7.7 mA

增益:10.1 dB

NF—噪声系数:1.9 dB

类型:General Purpose Amplifiers

安装风格:SMD/SMT

封装 / 箱体:MCLP-8

技术:GaAs

P1dB - 压缩点:17.4 dBm

OIP3 - 三阶截点:22.4 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:TSY

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

输入返回损失:6 dB

通道数量:2 Channel

Pd-功率耗散:200 mW

特性

非常宽带，30 MHz至1.7 GHz

整个频带内的低NF，1.4 dB

低电流和低电压（2.7V和7.7mA）

内部旁路切换

适用于低相位噪声应用

P1dB:典型值+17.5 dBm。

应用

无线基站系统

测试和测量系统

多频带接收机

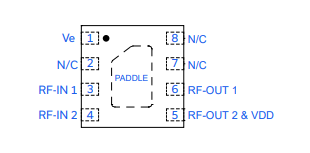

尺寸图

TSY-172LNB+低噪声宽带放大器的参数、特性应用及尺寸图

TSY-172LNB+低噪声宽带放大器的参数、特性应用及尺寸图
