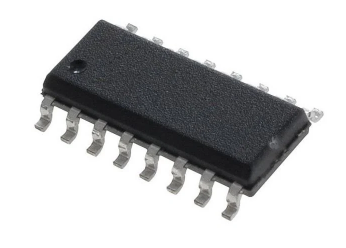

HIP4082是一款中频、中压H桥N沟道MOSFET驱动器IC，采用16引脚塑料SOIC（N）和DIP封装。HIP4082 H桥驱动器使基于电桥的设计变得简单灵活，专门针对PWM电机控制和UPS应用。该设备的工作电压高达80V，最适合中等功率水平的应用。与HIP4081类似，它具有灵活的输入协议，用于驱动所有可能的开关组合，但会导致直通情况的开关组合除外。HIP4082的低驱动电流允许更小的封装，并且具有更宽的可编程死区时间范围（0.1至4.5µs），使其成为高达200kHz开关频率的理想选择。HIP4082不包含内部电荷泵，但确实包含上部驱动电路的非锁存电平移位转换控制。这组功能和规格针对尺寸和成本很重要的应用进行了优化。对于需要更高驱动能力的应用，建议使用HIP4080A和HIP4081A。
规格参数
激励器数量:4 Driver
输出端数量:4 Output
输出电流:1.25 A
电源电压-最小:8.5 V
电源电压-最大:15 V
上升时间:9 ns
下降时间:9 ns
最小工作温度:- 55 C
最大工作温度:+ 125 C
系列:HIP4082
封装:Tube
商标:Renesas / Intersil
高度:0 mm
长度:9.9 mm
宽度:3.9 mm
单位重量:140 mg
特性
•以半桥或全桥配置独立驱动4个N沟道FET
•自举电源最大电压可达95VDC
•在50°C的自由空气中驱动1000pF负载，上升和下降时间通常为15ns
•用户可编程死区时间（0.1至4.5µs）
•DIS（禁用）在拉低时覆盖输入控制并刷新自举电容器
•输入逻辑阈值与5V至15V逻辑电平兼容
•射击防护
•欠压保护
•无铅可用
应用
• 使用旋转变压器的电机控制方案
• 小型工业机器人
