ISL83202是一款中频H桥FET驱动器，峰值驱动电流为1A（典型值），旨在驱动中压应用中的高侧和低侧N沟道MOSFET。ISL83202针对PWM电机控制和不间断电源系统进行了优化，实现了简单灵活的基于电桥的设计。典型的输入到输出传播延迟低至25ns，用户可编程死区时间范围为0。1µs至4。
ISL83202是开关频率高达200kHz的理想选择。ISL83202的死区时间可通过单个电阻器编程。ISL83202的四个独立的驾驶员控制输入（ALI、AHI、BLI和BHI）允许驾驶所有可能的开关组合，但会导致直通情况的开关组合除外。全局禁用输入DIS覆盖输入控制，并在拉低时使ISL83202刷新自举电容器。集成欠压保护和直通保护，确保系统可靠运行。

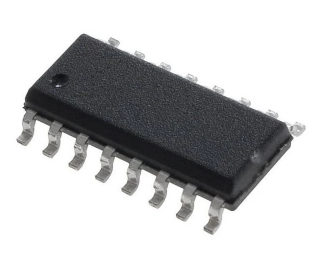

ISL83202采用紧凑型16Ld SOIC和16Ld PDIP封装，工作温度范围为-55°C至+125°C。
规格参数
激励器数量:4 Driver
输出端数量:4 Output
输出电流:1 A
电源电压-最小:8.5 V
电源电压-最大:15 V
上升时间:20 ns
下降时间:20 ns
最小工作温度:- 55 C
最大工作温度:+ 125 C
高度:0 mm
长度:9.9 mm
最大时钟频率:200 kHz
工作电源电流:6.4 mA
传播延迟—最大值:110 ns
宽度:3.9 mm
单位重量:140 mg
特性
•以半桥或全桥配置独立驱动4个N沟道FET
•自举电源最大电压：70VDC
•在+50°C的自由空气中驱动1000pF的负载，上升和下降时间为15ns（典型值）
•用户可编程死区时间为0.1至4.5µs
•DIS（禁用）在拉低时覆盖输入控制并刷新自举电容器
•输入逻辑阈值与5V至15V逻辑电平兼容
•射击防护
•欠压保护
•无铅退火（符合RoHS标准）
应用
•UPS系统
•直流电机控制
•全桥电源
•开关功率放大器
•噪音消除系统
•电池驱动车辆
•外围设备
•中型/大型音圈电机
