LTC1604 是一款 333ksps、16 位采样模数转换器，其在采用 ±5V 电源时仅吸取 220mW 功率。这款高性能器件内置了一个高动态范围采样及保持电路、一个精准型基准和一个高速并行输出。两种可以数字方式选择的电源关断模式为低功率系统节省了电能。
LTC1604 的全标度输入范围为 ±2.5V。出色的 AC 性能包括 90dB S/(N + D) 和 –100dB THD (在 333ksps 采样速率下)。
独特的差分输入采样及保持电路能够在高达其 15MHz 带宽上采集单端或差分输入信号。68dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。
该 ADC 具有一个可兼容微处理器 (μP) 的 16 位并行输出端口。在转换结果中没有流水线延迟。一个单独的转换起动输入和一个数据就绪信号 (BUSY) 简化了至 FIFO、DSP 和微处理器的连接。
特性
一个完整的333ksps 16位ADC
90dB信噪比（n+D）和-100dB总谐波失真（典型值）
功耗：220mW（典型值）
无管道延误
温度无缺失代码
小睡（7mW）和睡眠（10μW）关机模式
使用内部15ppm/°C参考或外部参考进行操作
真差分输入抑制共模噪声
5MHz全功率带宽
±2.5V双极输入范围
36针SSOP封装
应用
电信
数字信号处理
多路数据采集系统
高速数据采集
频谱分析
成像系统

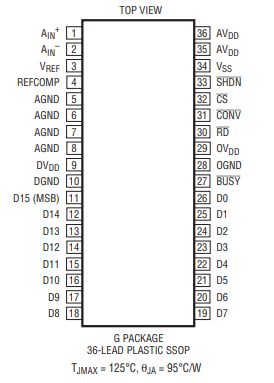

引脚配置
