ADF5902WCCPZ-RL7单片微波集成电路 (MMIC)的产品概述及引脚配置

2025/4/2 14:28:59
浏览次数: 4

ADF5902 是一款 24 GHz 变送器 (Tx) 单片微波集成电路 (MMIC)，具有片内 24 GHz 压控振荡器 (VCO)。VCO 具有分数 N 频率合成器，并具有波形生成功能、可编程网格阵列（PGA）和用于雷达系统的双变送器通道。片内 24 GHz VCO 为两个变送器通道和本地振荡器（LO）输出生成 24 GHz 信号。每个变送器通道包含一个功率控制电路。还有一个片内温度传感器。

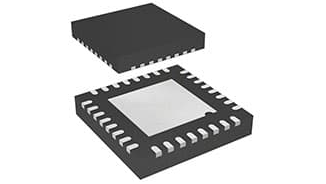

所有片内寄存器的控制都是通过简单的四线串行外设接口（SPI）实现的。ADF5902 采用紧凑式 32 引脚 5 mm × 5 mm LFCSP 封装。

ADF5902WCCPZ-RL7单片微波集成电路 (MMIC)的产品概述及引脚配置

特性

• 24 GHz 至 24.25 GHz VCO（工业、科学和医疗（ISM）射频频段）

• 双通道 24 GHz 功率放大器，输出为 8 dBm

• 单端输出

• 具有静音功能的双通道多路复用输出

• 可编程输出功率

• LO 输出缓冲区

• 射频频率范围：24 GHz 至 24.25 GHz

• 功率控制检波器

• 辅助 8 位 ADC

• 高速和低速 FMCW 斜坡生成

应用

• 汽车雷达

• 工业雷达

• 微波雷达传感器

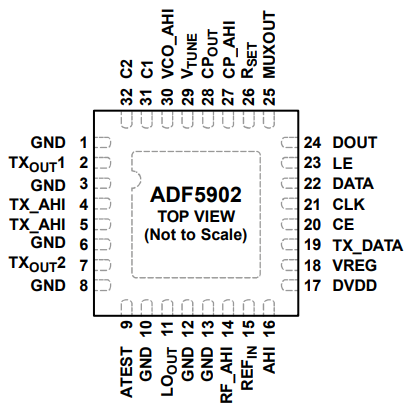

引脚配置

ADF5902WCCPZ-RL7单片微波集成电路 (MMIC)的产品概述及引脚配置
