LTM4678 是一款双路 25A 或单路 50A 降压 μModule®（电源模块）直流/直流稳压器，它具有远程可配置性，并且能够通过 PMBus（基于开放标准 I2C 的数字接口协议）对电源管理参数进行遥测监控。LTM4678 包含数字可编程模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。
利用 LTM4678 的双线串行接口，能够以可编程压摆率和定序延迟时间对输出进行裕量设置、微调以及斜升和斜降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间值和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚复用电阻器来设置输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay® GUI 以及 DC1613 USB 到 PMBus 转换器和演示套件。

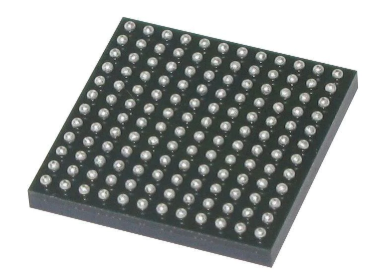

LTM4678 采用 16mm × 16mm × 5.74mm CoP-BGA 封装，并具有符合 SnPb 或 RoHS 指令的端子涂装。
规格参数
安装风格:SMD/SMT
封装 / 箱体:BGA-144
拓扑结构:Buck
输出电压:500 mV to 3.3 V
输出电流:25 A
输出端数量:1 Output
输入电压 - 最小值:4.5 V
输入电压 - 最大值:16 V
静态电流:23 mA
开关频率:350 kHz
最小工作温度:- 40 C
最大工作温度:+ 125 C
系列:LTM4678
封装:Tray
商标:Analog Devices
输入电压:4.5 V to 16 V
负载调节:0.03 %
工作电源电流:20 mA
特性
• 双路数字可调模拟环路，通过数字接口进行控制和监测
• 宽输入电压范围：4.5V至16V
• 输出电压范围：0.5V至3.4V
• 全温度范围内最大直流输出误差：±0.5%
• 电流回读精度：±3.5%，-20°C至125°C
• 亚毫欧姆DCR电流检测
• 集成输入电流检测放大器
• 400kHz PMBus兼容I2C串行接口
• 支持高达125Hz的遥测轮询速率
• 集成16位∆Σ ADC
• 恒频电流模式控制
• 并联和均流高达250A
• 16mm × 16mm × 5.86mm CoP-BGA封装
应用
• 原型、生产和现场环境中的系统优化、特性鉴定和数据挖掘
