MAAL-010705-TR3000射频放大器的特性及规格参数

2025/4/7 13:56:29

浏览次数: 12

MAAL-010705是一款高动态范围单级MMIC 放大器，具有出色的线性度和低噪声系数，设计用于0.5至1.6 GHz的工作频率。LNA采用符合RoHS标准的2毫米8引脚PDFN无引脚封装。

该MMIC具有集成的有源偏置电路，允许直接连接到3V电压源，并最大限度地减少温度和工艺的变化。偏置电流和增益可以用外部电阻器设置，以允许用户自定义电流和增益值以适应应用。

MAAL-010705的噪声系数小于0.7 dB，OIP3大于32 dBm，输入回波损耗为20 dB。出色的输入匹配、低噪声系数和高OIP3，以及设置电流和增益的灵活性，使这款LNA成为3G和4G蜂窝基础设施应用的理想选择。

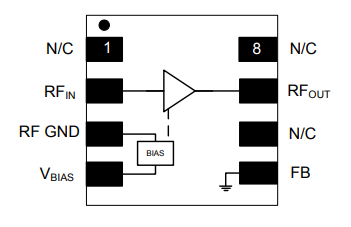

MAAL-010705-TR3000射频放大器的特性及规格参数

为了在1.6 GHz以上获得最佳性能，建议使用MAAL-010706。MAAL-010705和MAAL-010706共享封装类型和占地面积。

规格参数

工作频率:500 MHz to 1.6 GHz

工作电源电压:4 V

工作电源电流:60 mA

增益:21 dB

NF—噪声系数:0.5 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:PDFN-8

技术:GaAs

P1dB - 压缩点:18.5 dBm

OIP3 - 三阶截点:32 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

封装:Reel

封装:Cut Tape

商标:MACOM

Pd-功率耗散:600 mW

特性

低噪声系数

出色的输入回波损耗

单电压偏置3 V

集成有源偏置电路

电流可调20-80mA，带外部电阻器

高线性，OIP3>32 dBm

小包装：2毫米PDFN-8LD

符合RoHS*标准
