MAMX-011036双平衡无源二极管混频器的产品概述及特性

2025/4/7 14:02:24
浏览次数: 29

MAMX-011036是一款双平衡无源二极管混频器，采用3毫米12引脚AQFN封装。该混频器具有低转换损耗、高线性度和宽中频带宽。双平衡电路配置提供了出色的端口隔离，而内部50欧姆匹配简化了其应用。这种混频器非常适合测试和测量、微波无线电和雷达等应用。MAMX-011036也有模具形式。

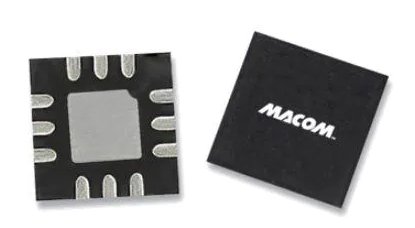

MAMX-011036双平衡无源二极管混频器的产品概述及特性

规格参数

射频:8 GHz to 43 GHz

转换损失——最大:10 dB, 10.5 dB, 13 dB

LO频率:8 GHz to 43 GHz

中频:0 Hz to 10 GHz

最大工作温度:+ 85 C

最小工作温度:- 55 C

安装风格:SMD/SMT

封装 / 箱体:AQFN-12

商标:MACOM

湿度敏感性:Yes

P1dB - 压缩点:13 dBm

封装:Reel

封装:Cut Tape

产品类型:RF Mixer

单位重量:1.002 g

特性

低转换损耗：8.5 dB

高线性度：20 dBm IIP3

宽中频带宽：直流至10 GHz

高隔离

无铅3mm 12导联AQFN封装

符合RoHS*标准
