MAATSS0015TR数字衰减器的参数、特性及应用分析

2025/4/7 14:10:58
浏览次数: 2

MACOM的MAATSS0015是一款4位、1-dB步进GaAs MMIC数字衰减器，采用无铅SOIC 16引脚表面贴装塑料封装。MAATSS0015非常适合需要高精度、快速切换、极低功耗和低互调产品的地方使用。典型应用包括无线电、蜂窝和无线局域网、GPS设备和其他增益/电平控制电路。MAATSS0015采用成熟的1微米工艺，使用单片GaAs MMIC制造。该工艺具有全芯片钝化功能，可提高性能和可靠性。

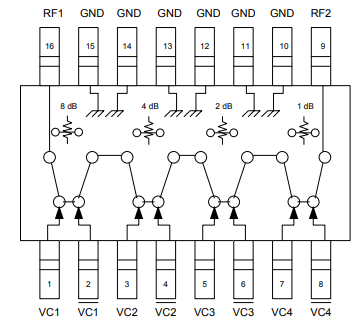

MAATSS0015TR数字衰减器的参数、特性及应用分析MAATSS0015TR数字衰减器的参数、特性及应用分析

规格参数

封装 / 箱体:SOIC-16

衰减:15 dB

最大频率:2 GHz

阻抗:50 Ohms

位数:4 bit

通道数量:1 Channel

衰减器步长:1 dB

最大 VSWR:1.4

商标:MACOM

介入损耗:2 dB

最大工作温度:+ 85 C

最小频率:DC

最小工作温度:- 40 C

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

功率额定值:50 uW

产品类型:Attenuators

特性

·1-dB衰减阶跃至15dB

·符合RoHS标准的AT-210版本

·260°C回流兼容

·无卤素“绿色”模塑料

·铜上镀100%哑光锡

·无铅SOIC-16封装

·温度稳定性+/-0.15 dB：-40°C至+85°C

·提供磁带和卷轴包装

·低直流功耗：50µW

·低互调产品：+50 dBm IP3

·高精度

应用

·ISM

·无线网络和通信
