MAATCC0008数字衰减器的参数、特性及应用分析

2025/4/7 14:16:55
浏览次数: 5

MACOM的MAATCC0008是一款GaAs FET 4位数字衰减器，最小步长为1.0 dB，总衰减范围为15 dB。该器件采用SOIC-16塑料表面贴装封装。MAATCC0008非常适合需要精度、快速、极低功耗和低成本的应用。典型应用包括精密接收器电路和其他增益/调平控制电路中的动态范围设置。

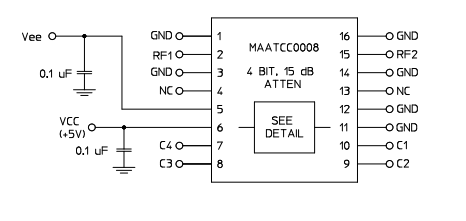

MAATCC0008数字衰减器的参数、特性及应用分析MAATCC0008数字衰减器的参数、特性及应用分析

规格参数

封装 / 箱体:SOIC-16

衰减:15 dB

最大频率:3 GHz

阻抗:50 Ohms

位数:4 bit

通道数量:1 Channel

衰减器步长:1 dB

最大 VSWR:1.6

商标:MACOM

介入损耗:2.6 dB

最大工作温度:+ 85 C

最小频率:DC

最小工作温度:- 40 C

安装风格:SMD/SMT

工作电源电压:5 V

功率额定值:34 dBm

特性

·衰减：1.0 dB至15 dB

·符合RoHS标准的AT65-0413版本

·260°C回流兼容

·无卤素“绿色”模塑料

·铜上镀100%哑光锡

·无铅SOW-16包装

·温度稳定性：从-40°C到+85°C，典型值为±0.18 dB。

·50欧姆阻抗

·集成TTL驱动器

·低直流功耗

应用

·航空航天与国防

·ISM
