MAATCC0007数字衰减器的参数、特性分析

2025/4/7 14:20:19

浏览次数: 7

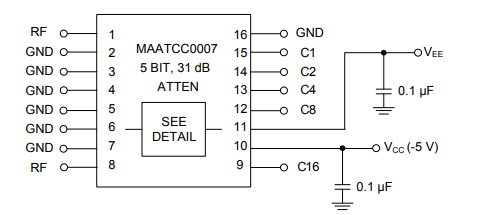

MACOM的MAATCC0007是一款集成TTL驱动器的GaAs FET 5位数字衰减器。步长为1.0 dB，提供31 dB的总衰减范围。该设备采用SOW-16塑料表面贴装封装。MAATCC0007非常适合在需要精度、快速、极低功耗和低成本的地方使用。

规格参数

封装 / 箱体:SOW-16

衰减:31 dB

最大频率:2 GHz

阻抗:50 Ohms

位数:5 bit

通道数量:1 Channel

衰减器步长:1 dB

最大 VSWR:1.8

商标:MACOM

介入损耗:3.2 dB

最大工作温度:+ 85 C

最小频率:DC

最小工作温度:- 40 C

安装风格:SMD/SMT

工作电源电压:5 V

功率额定值:34 dBm

产品类型:Attenuators

特性

衰减：1.0 dB阶跃至31 dB

低直流功耗

塑料SOW，宽体，SMT封装

集成TTL驱动器

50Ω阻抗

测试板可用

提供胶带和卷筒包装

无铅SOW-16包装

无卤素“绿色”模塑料

260°C回流兼容

符合RoHS标准的AT65-0263版本
