5PB1216NDGK时钟扇出缓冲器的概述及引脚配置

2025/4/8 13:44:12

浏览次数: 2

5PB1216是一款高性能TCXO/LVCMOS时钟扇出缓冲器，每个输出端都有单独的OE引脚。CLKIN引脚可以接受方波（LVCMOS）或削波正弦波（如TCXO削波正弦波输出）作为输入。

5PB1216具有业界领先的低抖动和极低的电流消耗，使其成为智能移动设备的理想选择。

特性

•极低的工作和待机电流消耗

•低RMS加性相位抖动

•2.5 V至3.3 V电源电压

•六个输出，带有单独的输出启用引脚

•一个输入

•OE_OSC控制引脚，用于启用/禁用参考TCXO/XO

•小型20针VFQFPN封装

•扩展温度范围（-40°C至+105°C）

应用

•智能手机

•射频和基带外围时钟分布

•汽车

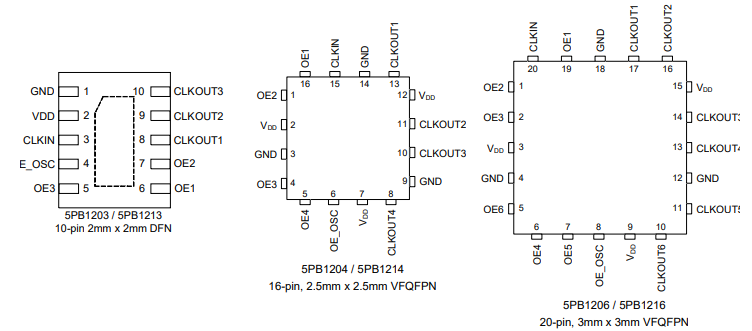

引脚配置
