9FGV0241时钟发生器的概述及具体特性分析

2025/4/8 13:55:07

浏览次数: 3

9FGV0241是一款适用于PCIe Gen1-4应用的2输出极低工频发生器，集成输出端提供Zo=100Ω。该设备有2个输出，可用于时钟管理，除了扩展外，还支持2个不同的扩频级别。

特性

符合PCIe Gen1-4标准

集成端子提供100Ω差分Zo：减少元件数量和电路板空间

1.8V操作：降低功耗

OE#引脚：支持DIF电源管理

LP-HCSL差分时钟输出：降低功耗和电路板空间

每个输出的可编程转换速率：允许调整各种线路长度

可编程输出幅度：允许针对各种应用环境进行调整

DIF输出被阻断，直到PLL被锁定：清洁系统启动

DIF输出上可选择0%、-0.25%或-0.5%的扩展：减少EMI

外部25MHz晶体；支持紧密ppm，合成误差为0ppm

配置可以用捆扎针完成：设备控制不需要SMBus接口

3.3 V容错SMBus接口适用于传统控制器

节省空间的4x4mm 24针VFQFPN；最小电路板空间

应用

• 多物理层智能家居控制器

• 无线工业物联网网关

•针对ARM®Cortex®-A53的工业自动化解决方案

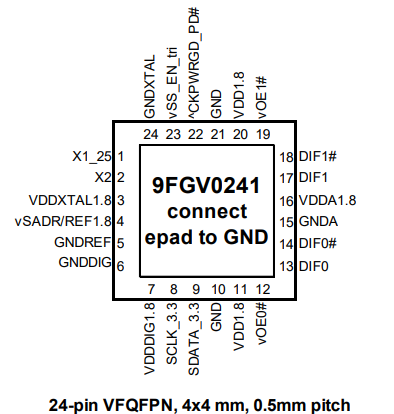

引脚配置
