HFCU-1682+高通滤波器的产品概述及特性分析

2025/4/9 11:20:00
浏览次数: 2

Mini-Circuits的HFCU-1682+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为17.3至33GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了2.1dB的典型插入损耗。该滤波器采用1812陶瓷封装，是密集信号链PCB布局的理想选择，可补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

HFCU-1682+高通滤波器的产品概述及特性分析

规格参数

产品:High Pass Filters

频率:17.3 GHz to 33 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:1812 (4532 metric)

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:HFCU

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:2.3 dB

安装:Board Mount

特性

插入损耗，典型值2.1dB。

阻带抑制，典型值51dB。

通带回波损耗，16dB典型值。

1812表面安装占地面积

功率处理：7W

应用

测试和测量设备

雷达、电子战和电子对抗防御系统

5G MIMO和回程无线电

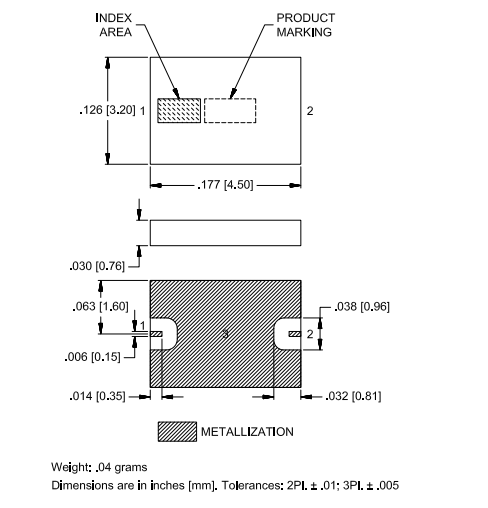

尺寸图

HFCU-1682+高通滤波器的产品概述及特性分析
