BFHKI-2492+陶瓷带通滤波器的产品概述及特性分析

2025/4/9 11:45:03
浏览次数: 11

BFHKI-2492+是一款微型低温共烧陶瓷（LTCC）超高阻带抑制带通滤波器，通带为22至28 GHz，支持多种应用。当安装在共面波导布局上时，该模型实现了高达67 GHz的40 dB典型阻带抑制。该滤波器采用4.95毫米乘3.65毫米的小型陶瓷外形，是密集信号链PCB布局的理想选择，可以补充MMIC的尺寸和性能。

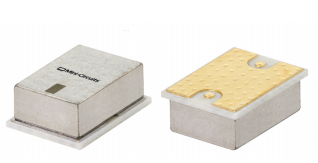

BFHKI-2492+陶瓷带通滤波器的产品概述及特性分析

BFHKI系列集成了插入板，可以使用自动化制造设备安装到PCB布局上。由于其坚固的单片结构，该模型在宽带上提供了3.3 dB的典型插入损耗。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

规格参数

产品:Bandpass Filters

频率:28 GHz

频率范围:22 GHz to 28 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

最小工作温度:- 55 C

最大工作温度:+ 125 C

系列:BFHKI

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:3.3 dB

安装:Board Mount

特性

带集成插入板的LTCC带通滤波器

典型的宽阻带抑制。40 dB至67 GHz

小尺寸，4.95毫米x 3.65毫米

屏蔽结构

应用

测试和测量设备

航空航天和国防信号调节
