LAVI-22VH+双平衡混频器的规格参数、特性应用及尺寸图分析

2025/4/10 13:59:48

浏览次数: 5

LAVI-22VH+是Mini-Circuits的一款双平衡混频器，其工作频率最小425MHz，最大2200MHz，最大9.6dB转换损耗，符合ROHS标准，外壳CK605，16针。

规格参数

射频:425 MHz to 2.2 GHz

转换损失——最大:9.6 dB

LO频率:525 MHz to 2.4 GHz

中频:100 MHz to 700 MHz

最大工作温度:+ 85 C

最小工作温度:- 45 C

安装风格:SMD/SMT

封装 / 箱体:CK605

商标:Mini-Circuits

OIP3 - 三阶截点:31 dBm

P1dB - 压缩点:20 dBm

封装:Reel

封装:Cut Tape

产品类型:RF Mixer

特性

•非常高的IP3，典型值为31 dBm。

•宽带，425至2200 MHz

•出色的L-R隔离，典型值为50 dB，L-I隔离，标准值为45 dB。

•高1 dB压缩，典型值为20 dBm。

•屏蔽金属盖

•可水洗

应用

•蜂窝/PCS基站

•宽带接收机

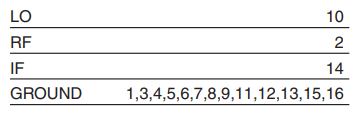

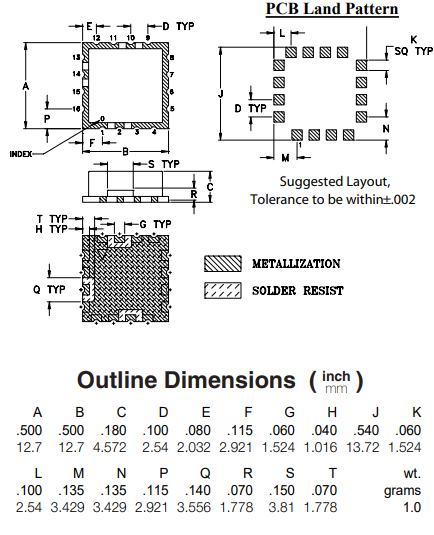

尺寸图

LAVI-22VH+双平衡混频器的规格参数、特性应用及尺寸图分析
