MSWA2-50+射频开关的参数、特性及应用分析

2025/4/10 14:05:18

浏览次数: 5

Mini-Circuits的MSWA2-50+是一种吸收型GaAs MESFET SPDT MMIC开关，支持从直流到5000 MHz的广泛开关应用。该型号提供高隔离度和超快开关5ns上升/下降时间。它采用GaAs MESFET工艺生产，采用额定MSL1的3x3mm QFN封装。

规格参数

开关配置:SPDT

最小频率:0 Hz

最大频率:5 GHz

介入损耗:1.5 dB

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:QFN-12

技术:GaAs

系列:MSWA2

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

高控制电压:- 5 V

开关数量:Dual

特性

•高隔离，典型值53 dB。1 GHz

•低插入损耗，典型值为0.7 dB。1 GHz

•高IP3，典型值54 dBm。1 GHz

•快速切换，上升/下降时间，典型值为5ns。

•低电流消耗，典型值为6µA

应用

•自动交换网络

•蜂窝/PCS基础设施

•测试仪器

•军事

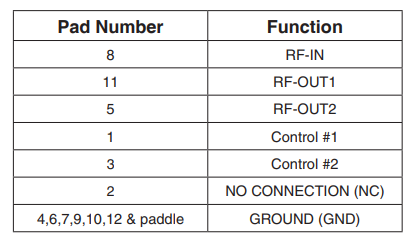

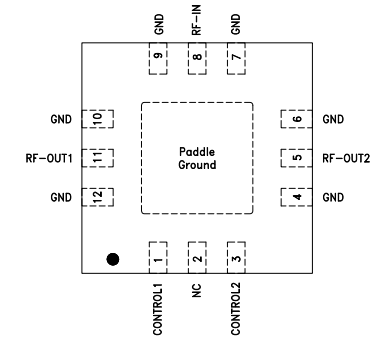

尺寸图
