PGA-1021+宽带放大器的概述及应用分析

2025/4/10 14:16:40
浏览次数: 4

PGA-1021+（符合RoHS标准）是一款采用E-PHEMT技术制造的宽带放大器，在宽频范围内提供极高的动态范围和低噪声系数。此外，PGA-1021＋在宽频范围具有良好的输入和输出回波损耗，无需外部匹配元件，并表现出卓越的可靠性。铅饰面为SnAgNi。它具有可重复的性能，并且封装在SOT-89封装中，具有非常好的热性能。

PGA-1021+宽带放大器的概述及应用分析

规格参数

工作频率:50 MHz to 6 GHz

工作电源电压:3.3 V

工作电源电流:57 mA

增益:9.8 dB

NF—噪声系数:3.8 dB

类型:CATV Amplifiers

安装风格:SMD/SMT

封装 / 箱体:SOT-89-4

技术:Si

P1dB - 压缩点:15.9 dBm

OIP3 - 三阶截点:27.3 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:PGA

封装:Reel

封装:Cut Tape

特性

3.3V，57mA操作

高IP3，典型值26.7 dBm。2 GHz

增益，典型值13.4 dB。2 GHz

P1dB典型值为16.9 dBm。2 GHz

低噪声系数，2 GHz时为2.4dB

不需要外部匹配组件

应用

基站基础设施

便携式无线

有线电视和DBS

MMDS和无线局域网

LTE

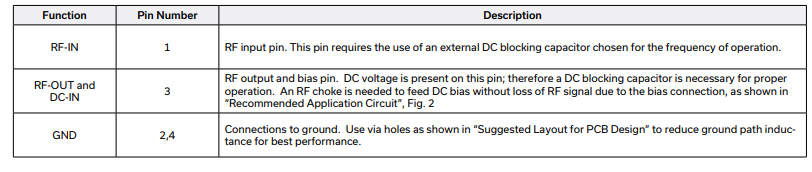

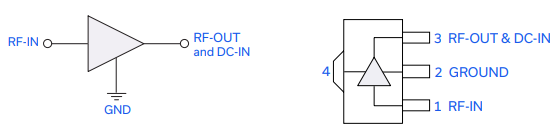

尺寸图

PGA-1021+宽带放大器的概述及应用分析

PGA-1021+宽带放大器的概述及应用分析
