QAT-7+固定衰减器的规格参数、特性应用及尺寸图

2025/4/10 14:44:04
浏览次数: 3

QAT-7+是一种吸收式固定衰减器，采用高度可靠和可重复的GaAs MMIC IPD工艺制造。该模型的工作范围为直流至50 GHz。它实现了出色的衰减精度和平整度，同时在整个频带内保持了出色的VSWR。该型号还可以处理高达1.3W的输入功率，这使得该型号成为广泛应用的理想选择。

QAT-7+固定衰减器的规格参数、特性应用及尺寸图

规格参数

封装 / 箱体:2x2 MCLP

衰减:7.8 dB

最大频率:50 GHz

阻抗:50 Ohms

通道数量:1 Channel

最大 VSWR:1.5

商标:Mini-Circuits

最大工作温度:+ 105 C

最小频率:DC

最小工作温度:- 55 C

安装风格:SMD/SMT

封装:Reel

封装:Cut Tape

功率额定值:2 W

产品类型:Attenuators

特性

小包装，2x2mm MCLP™

超宽带，直流至50 GHz

出色的驻波比，典型值为1.1:1。频率为25 GHz

高功率处理，1.3W

应用

5G

测试和测量

雷达

沟通

防御

卫星

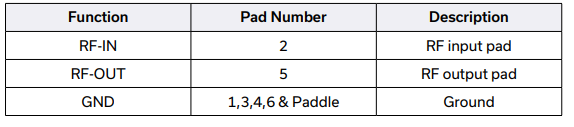

尺寸图

QAT-7+固定衰减器的规格参数、特性应用及尺寸图

QAT-7+固定衰减器的规格参数、特性应用及尺寸图
