GVA-92+宽带放大器的参数、特性及应用分析

2025/4/10 14:50:57
浏览次数: 3

Mini-Circuits的GVA-92+是一种使用GaAs HBT技术制造的宽带放大器。它在应用频段提供高增益和出色的输出功率，具有高功率附加效率（PAE）。还可以开发应用电路，以在指定的工作频率范围之外实现出色的性能。它采用SOT-89封装，具有批次间可重复的性能和非常好的热性能。

GVA-92+宽带放大器的参数、特性及应用分析

规格参数

系列:GVA

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

产品类型:RF Amplifier

特性

中等功率，典型值为+24.1 dBm。920 MHz，P3dB

高增益，典型值21.2dB。

高功率附加效率，高达50%

可在平衡放大器中使用10至3600 MHz以上

应用

基站基础设施

LTE

WCDMA

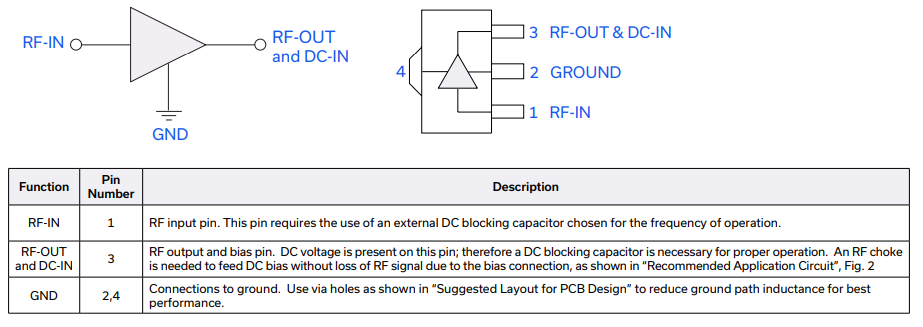

尺寸图

GVA-92+宽带放大器的参数、特性及应用分析
