LT1357CS8#TRPBF运算放大器的特性、应用分析

2025/4/11 13:28:20
浏览次数: 3

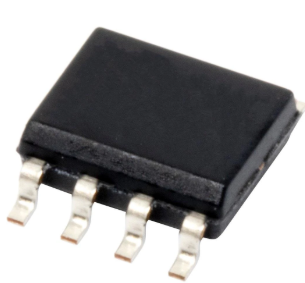

LT®1357 是一款高速、非常高转换速率运算放大器，其具备出色的 AC 和DC 性能。与具有相似带宽的同类器件相比，LT1357 拥有低得多的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。该放大器是拥有超群稳定特性的单增益级，从而使这个电路成为数据采集系统的理想选择。输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±12V，和采用 ±5V 电源把一个 150Ω 负载驱动至 ±2.5V。另外，此放大器还能在驱动任何容性负载时保持稳定，因而使其适用于缓冲器或电缆驱动器应用。

LT1357CS8#TRPBF运算放大器的特性、应用分析

LT1357 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的双极型互补制造工艺。

特性

• 25MHz 增益带宽

• 600V/μs 转换速率

• 2.5mA 最大电源电流

• 具稳定的单位增益

• C-Load™ 运放可驱动全容性负载

• 8nV/√Hz 输入噪声电压

• 600μV 最大输入失调电压

• 500nA 最大输入偏置电流

• 120nA 最大输入失调电流

• 20V/mV 最小 DC 增益，RL = 1k

• 115ns 稳定时间至 0.1%，10V 阶跃

• 220ns 稳定时间至 0.01%，10V 阶跃

• 驱动 500Ω 负载时的最小输出摆幅为 ±12V

• 驱动 150Ω 负载时的最小输出摆幅为 ±2.5V

• 规格在 ±2.5V、±5V 和 ±15V

应用

• 宽带放大器

• 缓冲器

• 有源滤波器

• 数据采集系统

• 光电二极管放大器
