LTC2066单通道运算放大器的特性应用及引脚配置分析

2025/4/11 13:35:41

浏览次数: 3

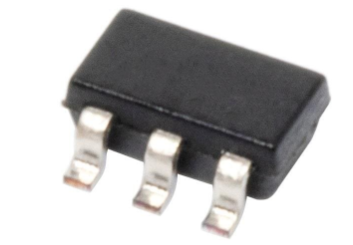

LTC2066 是一款单通道低功率、零漂移、100kHz 放大器。LTC2066 可在极低的功率级别实现高分辨率测量。

典型电源电流为 7.5μA，最大值为 10μA。可用的停机模式专为较大限度减少占空比操作应用中的功耗而优化，并且在上电期间具有低电荷消耗，从而降低了总体系统功耗。

LTC2066 的自校准电路可实现非常低的输入失调 (5μV 最大值) 和失调漂移 (0.02μV/°C)。最大输入偏置电流仅为 35pA，而且在整个规定温度范围内不超过 150pA。LTC2066 极低的输入偏置电流允许在反馈网络中使用高阻值的节能电阻器。

凭借其超低的静态电流和出色的精度，LTC2066 能够在便携式、能量收集和无线传感器应用中充当一个信号链路构件。

LTC2066 采用 6 引脚 SC70 封装和 5 引脚 TSOT-23 封装，并全面规格在 –40°C 至 85°C 和 –40°C 至 125°C 的温度范围。

特性

• 低电源电流：10μA (最大值，每个放大器)

• 失调电压：5μV (最大值)

• 失调电压漂移：0.02μV/°C (最大值)

• 输入偏置电流：

• 5pA (典型值)

• 50pA (最大值)，–40°C 至 85°C

• 150pA (最大值)，–40°C 至 125°C

• 集成 EMI 滤波器 ( 1.8GHz 时抑制性能为 90dB)

• 关断电流：170nA (最大值，每个放大器)

• 轨至轨输入和输出

• 工作电源电压范围：1.7V 至 5.25V

• AVOL：140dB (典型值)

• 低电荷上电支持占空比应用

• 规定的温度范围：

• –40°C 至 85°C

• –40°C 至 125°C

• SC70、TSOT-23、MS8 和 DFN 封装

应用

无线Mesh网络中的信号调理

便携式仪器系统

低功率传感器调节

气体检测

温度测量

医疗器械

能量收集应用

低功耗电流传感

引脚配置
