LTC2058双通道运算放大器的概述及特性、引脚配置分析

2025/4/11 13:48:06
浏览次数: 3

LTC2058是一款双通道、低噪声、零漂移运算放大器，在4.75V至36V宽电源范围内提供精密DC性能。失调电压和1/f噪声得到抑制，使该放大器能够实现最大5μV的失调电压以及200nVP-P（典型值）的DC至10Hz输入噪声电压。LTC2058的自校准电路在0.025μV/°C（最大值）温度下具有低失调电压漂移，实际上零点漂移随时间而变化。该放大器还具有150dB的出色电源电压抑制比(PSRR)和150dB（典型值）的共模抑制比(CMRR)。

LTC2058双通道运算放大器的概述及特性、引脚配置分析

LTC2058提供轨到轨输出摆幅以及包括V–轨的输入共模范围。宽电源范围与低噪声、低失调和出色的PSRR和CMRR相结合，使LTC2058适合高动态范围测试、测量和仪器仪表系统。除低失调和噪声之外，该放大器还具有2.5MHz（典型值）增益带宽积和1.6V/μs（典型值）压摆率。

特性

• 电源电压范围：4.75V至36V

• 失调电压：5μV（最大值）

• 失调电压漂移：0.025μV/°C

• 最大值，–40°C至125°C

• 输入噪声电压

• 200nVP-P，DC至10Hz（典型值）

• 9nV/√Hz，1kHz（典型值）

• 输入共模范围：

• V– – 0.1V 至 V+ – 1.5V

应用

• 高分辨率数据采集

• 基准电压源缓冲

• 测试与测量

• 电子秤

• 热电偶放大器

• 应变计

• 低端电流检测

• 汽车监控和控制

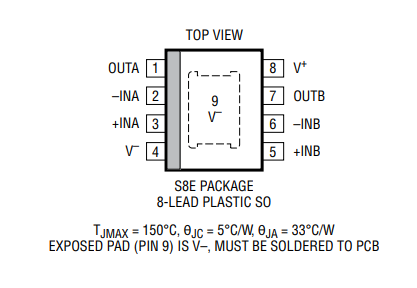

引脚配置

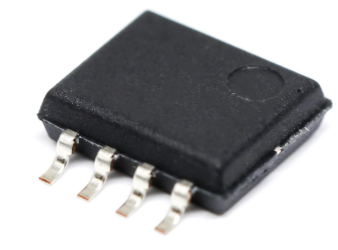

LTC2058双通道运算放大器的概述及特性、引脚配置分析

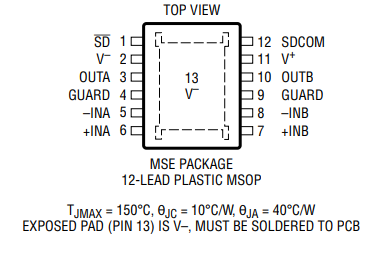

LTC2058双通道运算放大器的概述及特性、引脚配置分析
