LTM8060FEV#PBF开关稳压器的特性、应用及引脚配置分析

2025/4/11 14:10:51
浏览次数: 2

LTM8060是一款四通道40VIN、3A降压型Silent Switcher μModule®稳压器。Silent Switcher架构可将EMI降至最低，同时在高达3MHz的频率下实现高效率运行。封装中内置控制器、功率开关、电感和其他相关元件。LTM8060支持宽输入电压范围，0.8V至8V的输出电压范围，以及200kHz至3MHz的开关频率范围，各范围分别通过单个电阻进行设置。只需使用输入和输出滤波器体电容就可以完成设计。

LTM8060FEV#PBF开关稳压器的特性、应用及引脚配置分析

LTM8060采用紧凑型(11.9mm × 16mm × 3.32mm)超模压球栅阵列(BGA)封装，适合通过标准表面贴装设备进行自动化组装。LTM8060符合RoHS标准。LTM8060可以通过阵列并联输出，以实现高达12A的电流能力。

特性

• 四个完整的降压型开关电源

•低噪声 Silent Switcher® 架构

• 符合 CISPR22 B级和CISPR25 5级标准

• 宽输入电压范围：3V 至 40V

• 宽输出电压范围：0.8V 至 8V

• 12VIN、3.3VOUT、TA = 85°C 时，每通道的连续输出电流为 3A

应用

• 自动测试设备

• 工业电源

• 医疗设备

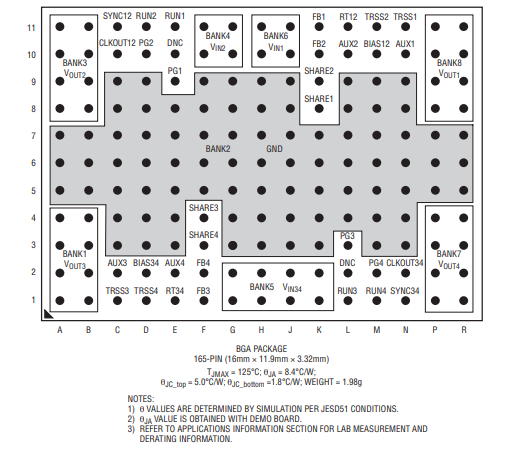

引脚配置

LTM8060FEV#PBF开关稳压器的特性、应用及引脚配置分析
