LT8292同步降压升压控制器的产品特性、应用及引脚配置分析

2025/4/11 14:29:42
浏览次数: 5

LT8292是一个同步的4开关降压升压控制器，它将输出电压和输出或输入电流从高于、低于或等于输出电压的输入电压进行调节。专有的降压升压峰值电流模式架构允许可调和可锁相的100kHz至650kHz固定频率操作，或低电磁干扰（EMI）的内部扩频操作。当输出调节到5V以上时，LT8292可以在启动后从低至3V的输入电源运行。

LT8292同步降压升压控制器的产品特性、应用及引脚配置分析

空载时的低静态电流延长了电池供电系统的运行时间。在轻负载时，可以选择强制连续、脉冲跳过或低纹波突发模式。

LT8292具有分体式上拉/下拉栅极驱动器和四个可选的死区时间设置，带有直通保护，可实现最佳的效率和EMI。还提供故障保护以检测输出短路情况，在此期间，LT8292以低占空比自动重试模式运行。

特性

•4开关单电感架构，允许VIN高于、低于或等于VOUT

•专有降压升压峰值电流模式

•低纹波突发模式：30μA IQ

•强制连续模式或脉冲跳过操作

•分体式栅极驱动器输出

•可选择的死区时间设置

•无领导电流共享

•可调和锁相：100kHz至650kHz

•扩频频率调制

•±2%输出电压精度：1V≤VOUT≤60V

•±5%输入或输出平均电流精度

•集成自举二极管

•关机期间VOUT与VIN断开连接

•38引线薄收缩小外形封装（TSSOP），带外露焊盘

•汽车合格

应用

汽车、工业、电信系统

通用降压升压电源

大功率电池供电系统

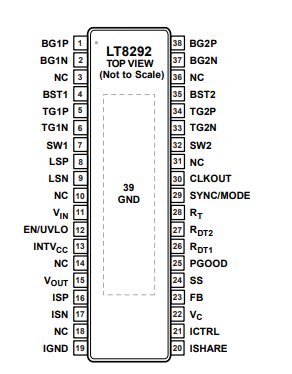

引脚配置

LT8292同步降压升压控制器的产品特性、应用及引脚配置分析
