AD7893是一款快速、12位ADC,采用+5 V单电源供电,提供8引脚小型DIP和8引脚SOIC两种封装。该器件内置一个6微秒(µs)逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。

AD7893通过一个高速串行接口端口输出数据,这个双线串行接口具有一个串行时钟输入和一个串行数据输出,通过外部串行时钟可访问该器件中的串行数据。
除线性度、满量程和失调误差等传统直流精度规格外,AD7893的动态性能参数也做了详细规定,包括谐波失真和信噪比。
该器件可接受的模拟输入范围为±10 V (AD7893-10)、±2.5 V (AD7893-3)、0 V至+5 V (AD7893-5)或0 V至+2.5 V (AD7893-2),采用+5 V单电源供电,典型功耗仅25 mW。
AD7893采用ADI公司的线性兼容CMOS (LC2MOS)工艺制造,这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。该器件提供两种封装:8引脚、0.3英寸宽、小型塑料或密封双列直插式封装(小型DIP);以及8引脚小形集成封装(SOIC)。
特性
转换时间为6ms的快速12位ADC
8引脚迷你DlP和SOIC
单电源操作
高速、易用、串行接口
片上跟踪/保持放大器
输入范围的选择
AD7893-10为610 V
AD7893-3为62.5 V
AD7893-2为0 V至+2.5 V
AD7893-5为0 V至+5 V
低功率:典型值25 mW

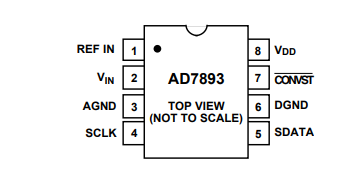

引脚配置
