EP2W1+分路器/合路器的规格参数、特性应用分析

2025/4/14 14:05:44
浏览次数: 7

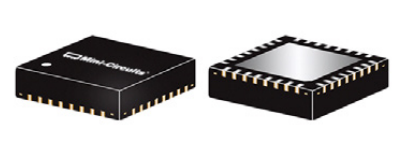

Mini-Circuits的EP2W1+是一款MMIC双向0˚分路器/合路器，专为0.5至9.5 GHz的宽带操作而设计，支持许多需要在宽频率范围内高性能的应用，包括通过WiMax和WiFi的所有LTE频段，以及仪器仪表等。该型号在微小的5x5mm QFN封装中提供了高达2.5W的出色功率处理（作为分路器），具有低插入损耗、良好的隔离以及低相位和幅度不平衡。EP2W1+采用GaAs IPD技术制造，提供高水平的ESD保护和出色的可重复性。

EP2W1+分路器/合路器的规格参数、特性应用分析

规格参数

频率:5.15 GHz

带宽:9 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:QFN-32

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:EP2W1+

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:3.4 dB

安装:Board Mount

单位重量:639.583 mg

特征

•宽带，0.5至9.5 GHz

•出色的振幅不平衡，典型值为0.1 dB。至6 GHz

•相位不平衡良好，典型值为1至3度。

•尺寸小，5x5毫米

•高ESD水平*

•可水洗

•直流通电

应用

•WIMAX

•ISM

•仪器仪表

•雷达

•无线局域网

•卫星通信

•LTE
