BDCH-10-63+双向耦合器的参数、特性及应用分析

2025/4/14 14:16:25
浏览次数: 3

Mini-Circuits的BDCH-10-63+是一种高功率双向耦合器，可提供高达180W的高功率处理和0.1dB的主线损耗。22dB的高方向性提供了来自耦合端口的精确采样，25dB的回波损耗在整个频率范围内提供了出色的匹配。该型号覆盖2000至6000 MHz的频率，支持从功率放大器和天线馈电到各种数字通信等各种应用。

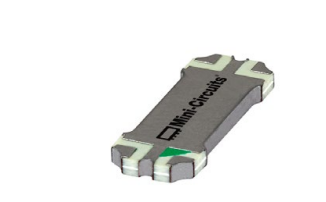

BDCH-10-63+双向耦合器的参数、特性及应用分析

耦合器设计为开放式印刷层压板（0.56英寸x 0.20英寸x 0.08英寸），带有环绕式端子，具有良好的可焊性和易于目视检查。

规格参数

产品:Couplers

频率:6 GHz

频率范围:2 GHz to 6 GHz

阻抗:50 Ohms

端接类型:SMD/SMT

封装 / 箱体:14.22 mm x 5.08 mm x 2.03 mm

最小工作温度:- 55 C

最大工作温度:+ 105 C

系列:BDCH

封装:Reel

封装:Cut Tape

商标:Mini-Circuits

介入损耗:0.1 dB

安装:Board Mount

特性

高功率处理，高达180W

超宽带，2000至6000 MHz

插入损耗低，0.10 dB

应用

传输信号监测

天线反射监测

分布式天线系统（DAS）

无线发射机
