MAR-4SM+宽带放大器的参数、特性应用及尺寸图

2025/4/15 13:56:53

浏览次数: 5

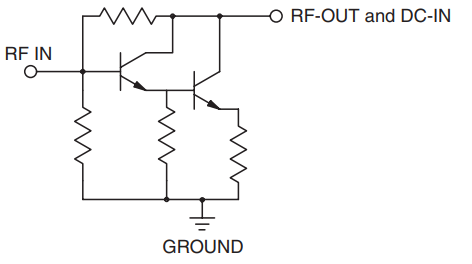

MAR-4SM+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它具有可重复的性能。它被封装在Micro-X封装中。MAR-4SM+使用达林顿配置，并使用InGaP HBT技术制造。

规格参数

工作频率:0 Hz to 1 GHz

工作电源电压:5.25 V

工作电源电流:50 mA

增益:8 dB

NF—噪声系数:6 dB

P1dB - 压缩点:12.5 dBm

OIP3 - 三阶截点:25.5 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:MAR

封装:Reel

商标:Mini-Circuits

输入返回损失:14 dB

通道数量:1 Channel

Pd-功率耗散:500 mW

单位重量:12.646 g

特性

•宽带，直流至1 GHz

•Avago MSA-0486的精确占地面积替代品

•内部匹配50欧姆

•无条件稳定

应用

•蜂窝

•仪器仪表

•VHF/UHF发射机/接收机

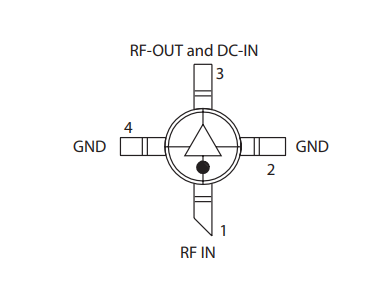

尺寸图
