MNA-6W+宽带放大器的参数、特性应用及尺寸图

2025/4/15 14:16:15
浏览次数: 2

MNA-6W+是一款基于PHEMT的宽带MMIC放大器，具有高有源指向性。MNA将整个匹配网络和封装内的大部分偏置电路集成在一起，减少了对复杂外部电路的需求。这种方法使MNA放大器的使用非常简单。该设计在单个2.8至5V电源上运行，与50Ω匹配良好，采用小巧、薄型的3x3mm 8引脚MCLP封装，可容纳密集的电路板布局。

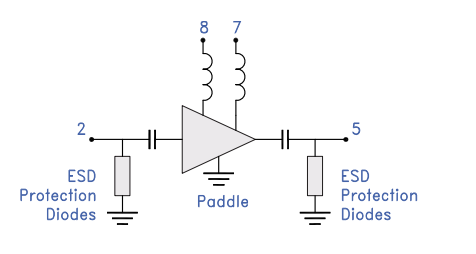

MNA-6W+宽带放大器的参数、特性应用及尺寸图

规格参数

工作频率:500 MHz to 5.5 GHz

工作电源电压:2.8 V to 5 V

工作电源电流:99 mA

增益:10.7 dB

NF—噪声系数:4.4 dB

类型:Low Noise Amplifiers

安装风格:SMD/SMT

封装 / 箱体:MCLP-8

技术:Si

P1dB - 压缩点:15.4 dBm

OIP3 - 三阶截点:27.6 dBm

最小工作温度:- 40 C

最大工作温度:+ 85 C

系列:MNA

封装:Reel

电源电压-最大:5 V

电源电压-最小:2.8 V

特性

集成匹配、直流块和偏置电路

高指向性，典型值13-22dB。

出色的主动指向性

工作电压超过2.8-5V

电源电压选择，2.8V至5V

微型尺寸.120“X.120”

射频输入和输出端的内部直流阻断

低噪声系数，典型值为2.7 dB。2 GHz

输出功率，典型值高达+20 dBm。

可水洗

应用

缓冲放大器

蜂窝

PCN

通信卫星

防御

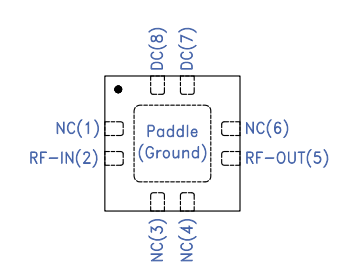

尺寸图

MNA-6W+宽带放大器的参数、特性应用及尺寸图

MNA-6W+宽带放大器的参数、特性应用及尺寸图
