ADA4571集成式AMR角度传感器和信号调节器的概述分析

2025/4/16 11:09:54
浏览次数: 3

ADA4571是一款各向异性磁阻(AMR)传感器，集成了信号调理放大器和ADC驱动器。 ADA4571产生两路模拟输出，指示周围磁场的角位置。

ADA4571在一个封装内集成两个芯片，即一个AMR传感器和一个固定增益（标称值G = 40）仪表放大器。 ADA4571可提供有关旋转磁场角度的干净且经过放大的余弦和正弦输出信号。 输出电压范围与电源电压成比例。

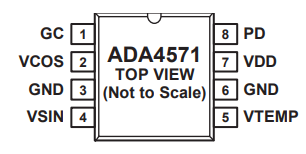

传感器含有两个互成45°角的惠斯登电桥。 x-y传感器平面的旋转磁场提供两路正弦输出去信号，且传感器与磁场方向的角度(α)频率翻倍。 在x-y平面的均质场内，输出信号与z方向（气隙）的物理位置无关。ADA4571采用8引脚SOIC封装。

特性

• 180°角度高精度

• 最大角误差为0.5°

• 模拟正弦和余弦输出

• 比例输出电压

• 热漂移与寿命漂移小

• 可驱动SAR或Σ-Δ型模数转换器(ADC)

• 磁阻(MR)电桥温度补偿模式

应用

• 绝对位置测量（线性和角度）

• 无刷直流电机控制与定位

• 执行器控制与定位

• 非接触式角度测量与检测

• 磁性角位置检测

ADA4571集成式AMR角度传感器和信号调节器的概述分析
