特罗半导体TS8242FK射频开关芯片的概述及特性分析

2025/4/17 13:26:51

浏览次数: 3

TS8242FK是一种对称反射单极四掷（SP4T）开关，专为宽带、高功率开关应用而设计。TS8242FK在30 MHz至5.0 GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离和小封装尺寸内高线性的应用的优秀开关。

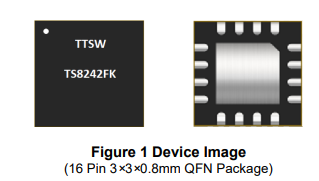

TS8242FK封装在紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装中。

特性

•低插入损耗：0.2@800MHz

•低插入损耗：0.3@2700MHz

•高隔离度：40@800MHz

•高隔离度：25@2700MHz

•40dBm CW，45dBm峰值功率

•射频线路上没有外部隔直电容器

•多功能2.6-5.25V电源

•工作频率：30 MHz至5.0 GHz

应用

私人移动无线电手机

公共安全手机

蜂窝基础设施

小细胞

LTE中继和微蜂窝

卫星终端
