特罗半导体TS8423K射频开关的特性及应用分析

2025/4/17 13:29:21

浏览次数: 3

TS8423K是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS8423K在30MHz至5.0GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离和小封装尺寸内高线性的应用的优秀开关。

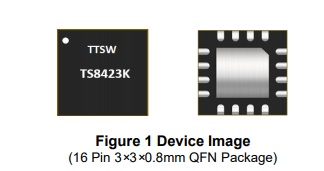

TS8423K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

•低插入损耗：800MHz时为0.2dB

•高隔离度：800MHz时45dB

•高CW功率处理能力20 W

•射频线路上没有外部隔直电容器

•所有射频端口均处于关闭状态

•多功能2.6-5.25V电源

•工作频率：30MHz至5.0GHz

应用

•私人移动无线电手机

•公共安全手机

•蜂窝基础设施

•小电池（3×3mm QFN封装）

•LTE中继和微蜂窝

•卫星终端
