TS86246P特罗半导体射频开关芯片的产品概述分析

2025/4/17 13:57:08
浏览次数: 5

TS86246P是第二代对称反射单极双掷（SPDT）开关，专为高功率开关应用而设计。TS86246P覆盖1MHz至600MHz带宽，在小封装尺寸内提供低插入损耗、高隔离和高线性。TS86246P是一款200W-CW开关，适用于需要低插入损耗、高隔离和高线性度的应用。

TS86246P特罗半导体射频开关芯片的产品概述分析

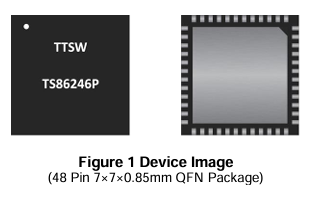

TS86246P封装在紧凑的四方扁平无引脚（QFN）7x7mm 48引脚塑料封装中。

特性

•低插入损耗：0.08dB@1 MHz

•高隔离度：1 MHz时为58 dB，30 MHz时为49 dB

•200W连续波功率

•射频线路上没有外部隔直电容器

•所有射频端口均处于关闭状态

•多功能2.6-5.25V电源

•工作频率：1 MHz至1000 MHz

应用

•私人移动和战术高频无线电

•公共安全高频手机

•火腿收音机

•MRI机器

•机械继电器更换

•高频天线调谐
