特罗半导体TS86436P的特性及应用分析

2025/4/18 17:02:08
浏览次数: 2

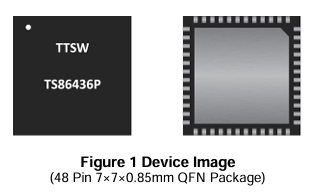

TS86436P是第二代对称反射单极双掷（SP4T）开关，专为高功率开关应用而设计。TS86436P覆盖30MHz至1300MHz带宽，在小封装尺寸内提供低插入损耗、高隔离和高线性。TS86436P是一款200W-CW开关，适用于需要低插入损耗、高隔离和高线性度的应用。TS86436P采用紧凑的四方扁平无引脚（QFN）7x7mm 48引脚塑料封装。

特罗半导体TS86436P的特性及应用分析

特性

•低插入损耗：0.09dB@30 MHz

•高隔离度：30 MHz时为70 dB，1 GHz时为36 dB

•200W连续波功率

•射频线路上没有外部隔直电容器

•所有射频端口均处于关闭状态

•多功能2.6-5.25V电源

•工作频率：30 MHz至1320 MHz

应用

私人移动和军用无线电

公共安全手机

蜂窝基础设施

LTE中继和微蜂窝

卫星终端
