TS7224FK对称反射式单刀双掷（SPDT）开关的概述分析

2025/4/21 13:50:01

浏览次数: 2

TS7224FK是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS7224FK在30MHz至6GHz频率范围内的宽带性能使其成为所有需要在小封装尺寸内实现低插入损耗、高隔离和高线性的应用的优秀开关。

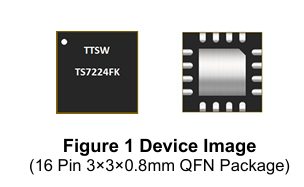

TS72254K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

●低插入损耗：0.35dB@800MHz

●高隔离度：800MHz时45dB

●高峰值功率处理能力

●射频线路上没有外部隔直电容器

●40dBm CW热切换能力

●所有射频端口关闭状态

●多功能2.6-5.5V电源

●工作频率：30MHz至6GHz

应用

●私人移动无线电手机

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
