TS7323K射频开关芯片的特性及应用分析

2025/4/22 13:17:52

浏览次数: 4

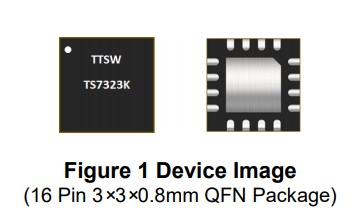

TS7323K是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS7323K在1MHz至4GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。

TS7323K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

●低插入损耗：800MHz时为0.25dB

●高隔离度：42dB@800MHz

●高峰值功率处理能力65W

●射频线路上没有外部隔直电容器

●40dBm CW热切换能力

●所有射频端口关闭状态

●多功能2.6-5.5V电源

●工作频率：1MHz至4.0GHz

应用

●私人移动无线电手机

●公共安全手机

●蜂窝基础设施

●小电池（3×3mm QFN封装）

●LTE中继和微蜂窝

●卫星终端
