TS7421L特罗半导体射频开关的概述及特性分析

2025/4/22 13:47:19

浏览次数: 3

TS7421L是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。其500MHz至5GHz的宽带性能使TS7421L成为所有需要低插入损耗、高隔离和高线性度的小型封装应用的优秀开关。

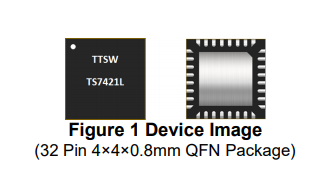

TS7421L采用紧凑型四扁平无引脚（QFN）4x4mm 32引脚塑料封装。

特性

●低插入损耗：800MHz时为0.30dB

●高隔离度：44dB@800MHz

●高线性功率处理能力

●射频线路上没有外部隔直电容器

●多功能2.6-5.5V电源

应用

●私人移动无线电手机

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
