TS7441L特罗半导体射频开关的概述及特性分析

2025/4/22 13:51:11

浏览次数: 2

TS7441L是一种对称反射单极四掷（SP4T）开关，专为宽带、高功率开关应用而设计。TS7441L在1MHz至2.7GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。

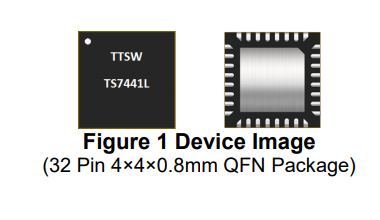

TS7441L采用紧凑型四扁平无引脚（QFN）4x4mm 32引脚塑料封装。

特性

●低插入损耗：0.40dB@800MHz

●高隔离度：800MHz时36dB

●高线性功率处理能力

●射频线路上没有外部隔直电容器

●多功能2.6-5.5V电源

应用

●私人移动无线电手机

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
