TS7521N特罗半导体射频开关芯片的概述及应用分析

2025/4/22 13:53:52
浏览次数: 5

TS7521N是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高功率开关应用而设计。通过简单的宽带匹配，TS7521N可以覆盖500M至3.8GHz的带宽，并在小封装尺寸内提供低插入损耗、高隔离和高线性。TS7521N是一款出色的开关，适用于在小封装尺寸内需要低插入损耗、高隔离和高线性的所有应用。

TS7521N特罗半导体射频开关芯片的概述及应用分析

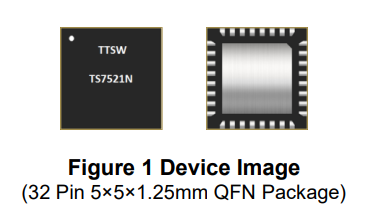

TS7521N采用紧凑型四扁平无引脚（QFN）5x5mm 32引脚塑料封装。

特性

●低插入损耗：0.55dB@1.9GHz

●高隔离度：33dB@1.9GHz

●高线性功率处理能力

●射频线路上没有外部隔直电容器

●所有射频端口关闭状态

●多功能2.6-5.5V电源

●工作频率：500MHz至3.8GHz

应用

●私人移动和军用无线电

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
