特罗半导体射频开关TS7523N的特性及应用分析

2025/4/22 14:00:52
浏览次数: 1

TS7523N是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高功率开关应用而设计。它针对30MHz至4GHz带宽进行了优化，在小封装尺寸内提供低插入损耗、高隔离和高线性。TS7523N是一款出色的开关，适用于在小封装尺寸内需要低插入损耗、高隔离和高线性的所有应用。

特罗半导体射频开关TS7523N的特性及应用分析

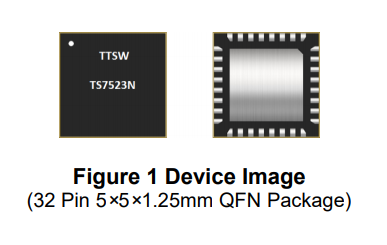

TS7523N采用紧凑型四扁平无引脚（QFN）5x5mm 32引脚塑料封装。

特性

●低插入损耗：500MHz时为0.30dB

●高隔离度：47dB@500MHz

●高线性功率处理能力

●射频线路上没有外部隔直电容器

●所有射频端口关闭状态

●多功能2.6-5.5V电源

●工作频率：30MHz至4.0GHz

应用

●私人移动和军用无线电

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
