特罗半导体TS7541L射频开关芯片的概述及特性分析

2025/4/22 14:05:40
浏览次数: 2

TS7523N是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高功率开关应用而设计。它针对30MHz至4GHz带宽进行了优化，在小封装尺寸内提供低插入损耗、高隔离和高线性。TS7523N是一款出色的开关，适用于在小封装尺寸内需要低插入损耗、高隔离和高线性的所有应用。

特罗半导体TS7541L射频开关芯片的概述及特性分析

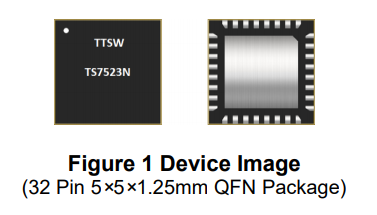

TS7523N采用紧凑型四扁平无引脚（QFN）5x5mm 32引脚塑料封装。

特性

●低插入损耗：500MHz时为0.30dB

●高隔离度：47dB@500MHz

●高线性功率处理能力

●射频线路上没有外部隔直电容器

●所有射频端口关闭状态

●多功能2.6-5.5V电源

●工作频率：30MHz至4.0GHz

应用

●私人移动和军用无线电

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
在线留言询价
推荐阅读
  • PI31xx-00-HVMZ隔离式DC-DC转换器模块分析
    点击次数: 0
    2025-12-17
    ZVS 隔离型转换器模块系列为高密度隔离式 DC-DC 转换器，采用零电压开关（ZVS）拓扑结构。28V 输入系列支持 16V 至 50V 的宽输入电压范围，提供 50W 输出功率，功率密度高达 334W/in³。这些转换器模块支持表面贴装，尺寸仅为 0.5 英寸见方，相比传统方案可节省约 50% 的 PCB 面积。模块开关频率高达 900kHz，允许使用更小的输入和输出滤波元件，从而进一步减小系统整体尺寸和成本。输出电压通过高性能隔离磁反馈方案采样并反馈至内部控制器，具备高带宽和良好的共模噪声抑制能力。PI31xx-00-HVMZ 系列无需外部反馈补偿，仅需极少外部元件即可构成完整解决方案。功能丰富，包括输出电压微调、输出过压保护、可调软启动、自动重启型过流保护、输入欠压/过压锁定，以及温度监控与保护功能（提供与芯片温度成比例的模拟电压，并支持关断与报警）。特性与优势效率高达 88%高开关频率降低输入滤波需求，减少输出电容专有“双钳位”ZVS 升降压拓扑专有隔离磁反馈技术小封装尺寸（0.57 in²），节省 PCB 面积超低厚度（0.265 英寸）宽输入电压范围：16–50V支持开关控制（正逻辑）宽范围输出电压微调：+10% / –20%（多数型号）温度监控（TM）与过温保护（OTP）输入欠压锁定（UVLO）、过压锁定（OVLO）与输出过压保护（OVP）自动重启型过流保护可调软启动输入/输出之间隔离电压达 2250V
  • LTC6811电池监控器使用 S 控制寄存器组进行 S 引脚脉冲控制
    点击次数: 0
    2025-12-17
    使用 S 控制寄存器组进行 S 引脚脉冲控制LTC6811 的 S 引脚可用作简单的串行接口，特别适用于控制 Linear Technology 的 LT8584——一款专为大型电池组主动均衡设计的单片反激式 DC/DC 转换器。LT8584 具有多种工作模式，这些模式通过串行接口进行控制。LTC6811 可通过在每个 S 引脚上发送特定脉冲序列，与 LT8584 通信并选择其工作模式。S 控制寄存器组用于设定 12 个 S 引脚的行为，每个 4 位（nibble）定义一个 S 引脚应输出高电平、低电平，或发送 1 至 7 个脉冲的序列。表 24 列出了可发送至 LT8584 的 S 引脚行为选项。S 引脚脉冲以 6.44kHz 的频率输出（周期为 155μs），脉冲宽度为 77.6μs。脉冲序列在发送 STSCTRL 命令后启动，前提是命令的 PEC（包错误校验）正确匹配。主机可继续提供 SCK 时钟，以轮询脉冲执行状态。该轮询机制与 ADC 轮询功能类似：在脉冲序列完成前，数据输出将保持逻辑低电平。在 S 引脚脉冲执行期间，新的 STSCTRL 或 WRSCTRL 命令将被忽略。可使用 PLADC 命令来判断 S 引脚脉冲是否已完成。若 WRSCTRL 命令及其 PEC 正确接收，但数据 PEC 不匹配，则 S 控制寄存器组将被清零。如果配置寄存器组中的某个 DCC 位被置位，LTC6811 将强制将对应的 S 引脚拉低，无论 S 控制寄存器组的设置如何。因此，在使用 S 控制寄存器组时，主机应将 DCC 位保持为 0。CLRSCTRL 命令可用于快速将 S 控制寄存器组清零（全部置为 0），并强制脉冲控制逻辑释放对 S 引脚的控制。该命令在汽车应用中可用于缩短诊断控制循环时间。
  • TMS320F2803x 实时微控制器的简述及应用分析
    点击次数: 0
    2025-12-17
    C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。F2803x 系列微控制器将 C28x 内核和控制律加速器 (CLA) 的性能与高度集成的控制外设整合到低引脚数的器件中。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。一个内部稳压器实现了单电源轨运行。HRPWM 模块经过强化，可实现双边沿控制（调频）。增设了具有 10 位内部基准的模拟比较器，可直接进行路由以控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。应用• 空调室外机• 电梯门自动启闭装置驱动控制• 直流/直流转换器• 逆变器和电机控制• 车载充电器 (OBC) 和无线充电器• 自动分拣设备• 纺织机• 焊接机• 交流充电（桩）站• 直流充电（桩）站• 电动汽车充电站电源模块• 车辆无线充电模块• 能量存储电源转换系统 (PCS)• 微型逆变器• 太阳能电源优化器• 串式逆变器• 交流驱动器控制模块• 线性电机分段控制器• 伺服驱动器功率级模块• 交流输入 BLDC 电机驱动器• 直流输入 BLDC 电机驱动器• 工业交流-直流• 三相 UPS• 商用网络和服务器 PSU• 商用通信电源整流器
  • LTM4643电源模块芯片的安全注意事项有哪些？
    点击次数: 0
    2025-12-17
    安全注意事项LTM4643 模块未提供从输入（Vin）到输出（Vout）的电气隔离（即无 galvanic isolation）。模块内部未集成保险丝。如有必要，应在外部为每个模块配置一个慢断型保险丝，其额定电流应为最大输入电流的两倍，以防止模块在发生灾难性故障时受损。该器件支持热关断和过流保护功能。布局检查清单 / 示例尽管 LTM4643 具备高度集成性，使 PCB 布局变得简单，但为优化其电气性能与热性能，仍需注意以下布局建议：在 PCB 上使用大面积铜箔覆盖高电流路径，包括 ViN1 至 ViN4、GND、VouT1 至 VouT4。这有助于降低 PCB 导通损耗并减少热应力。将高频陶瓷输入与输出电容尽可能靠近 ViN、GND 和 VouT 引脚放置，以最小化高频噪声。在模块下方设置专用的电源接地层（power ground layer）。为降低过孔的导通损耗并减少模块热应力，应使用多个过孔连接顶层与其他电源层。请勿在焊盘上直接放置过孔，除非这些过孔已被填充（capped）或覆盖电镀（plated over）。为连接到信号引脚的元件设置独立的信号地（SGND）铜区，并在模块下方将 SGND 与 GND 连接。若多个模块并联使用，应将 Vout、VFB 和 COMP 引脚连接在一起。建议使用内层将这些引脚紧密连接。TRACK/SS 引脚可连接至一个公共电容，用于实现稳压器的软启动。在信号引脚处引出测试点，便于监测。下图是推荐的一种布局式示例，仅供参考。
  • 现货库存 LTM4643开关模式 DC/DC 电源模块的操作说明
    点击次数: 0
    2025-12-17
    LTM4643 是一款四路输出的独立非隔离型开关模式 DC/DC 电源模块，封装尺寸为 9mm × 15mm × 1.82mm，超轻薄设计。该模块具备四个独立的稳压通道，每个通道在仅需少量外部输入输出电容的情况下，可持续输出高达 3A 的电流。每个稳压器可在 4V 至 20V 的输入电压范围内，通过单个外部电阻将输出电压精确设定在 0.6V 至 3.3V 之间。若使用外部偏置电压，该模块最低可在 2.375V 的输入电压下工作。LTM4643 集成了四个独立的恒定频率控制、导通时间谷值电流模式稳压器、功率 MOSFET、电感器及其他支持性分立元件。典型开关频率设定为 1.2MHz。对于对开关噪声敏感的应用，该 μModule 稳压器可通过外部时钟信号在 850kHz 至 1.5MHz 范围内实现同步。采用电流模式控制与内部反馈环路补偿，使 LTM4643 模块在宽范围的输出电容条件下（即使全部使用陶瓷电容）仍具备良好的稳定性裕度与瞬态响应性能。电流模式控制还提供了将任意独立稳压通道并联的灵活性，并可实现精确的电流共享。通过内置的通道间时钟交错功能，LTM4643 可轻松配置为 2+2、3+1 或四通道并联运行，为多轨 POL（负载点）应用提供更高的设计灵活性。此外，LTM4643 提供 CLKIN 与 CLKOUT 引脚，用于频率同步或多相并联多个器件，最多支持 8 相级联同步运行。电流模式控制还支持逐周期的快速电流监测。在过流条件下，模块提供折返式限流保护，当 VeB 电压下降时，将电感谷值电流限制为原始值的约 40%。内部过压与欠压比较器将在输出反馈电压偏离稳压点 ±10% 范围时，将开漏输出的 PGOOD 引脚拉低。在过压（OV）与欠压（UV）条件下，模块强制进入连续导通模式（CCM），但在启动阶段，当 TRACK 引脚电压上升至 0.6...
