特罗半导体TS82420K射频开关的特性及应用解析

2025/4/22 14:14:22
浏览次数: 5

TS82420K是一款对称反射式单极四掷（SP4T）开关，专为宽带、高功率开关应用而设计。TS82420K在30 MHz至5.0 GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离和小封装尺寸内高线性的应用的优秀开关。此部件禁用了内部电荷泵，以消除电荷泵杂散。VCP引脚上需要-17V电源。

特罗半导体TS82420K射频开关的特性及应用解析

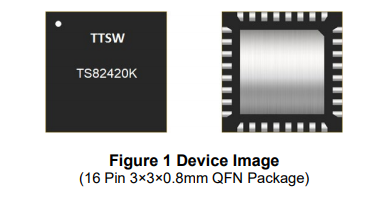

TS82420K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

●低插入损耗：0.2@800MHz

●低插入损耗：0.3@2700MHz

●高隔离度：40@800MHz

●高隔离度：25@2700MHz

●P0.1dB:40dBm CW，45dBm峰值功率

●射频线路上没有外部隔直电容器

●多功能2.6-5.25V电源

●工作频率：30 MHz至5.0 GHz

应用

●私人移动无线电手机

●公共安全手机

●蜂窝基础设施

●低功率的无线接入节点

●LTE中继和微蜂窝

●卫星终端
