特罗半导体TS82250K射频开关的概述及特性分析

2025/4/23 9:55:47
浏览次数: 5

TS82250K是一款对称反射式单刀双掷（SPDT）开关，专为宽带、高峰值功率开关应用而设计。TS82250K在30MHz至5.0GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离度和高线性度的小型封装应用的优秀开关。此部件禁用了内部电荷泵，以消除电荷泵杂散。VCP引脚上需要-17V电源。

特罗半导体TS82250K射频开关的概述及特性分析

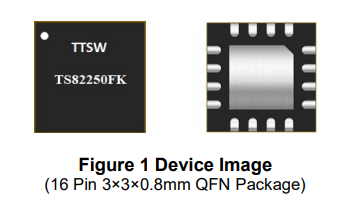

TS82250K采用紧凑的四方扁平无引脚（QFN）3x3mm 16引脚塑料封装。

特性

●低插入损耗：0.2dB@800MHz

●高隔离度：800MHz时45dB

●高CW功率处理能力20 W

●射频线路上没有外部隔直电容器

●所有射频端口关闭状态

●多功能2.6-5.25V电源

●工作频率：30MHz至5.0GHz

应用

●私人移动无线电手机

●公共安全手机

●蜂窝基础设施

●小电池（3×3mm QFN封装）

●LTE中继和微蜂窝

●卫星终端
