特罗半导体射频开关TS84410L的特性及应用分析

2025/4/23 10:31:04
浏览次数: 1

TS84410L是一款对称反射式单极四掷（SP4T）开关，专为宽带、高功率开关应用而设计。TS84410L在30MHz至4.0GHz频率范围内的宽带性能使其成为所有需要低插入损耗、高隔离和小封装尺寸内高线性的应用的优秀开关。此部件禁用了内部电荷泵，以消除电荷泵杂散。VCP引脚上需要-17V电源

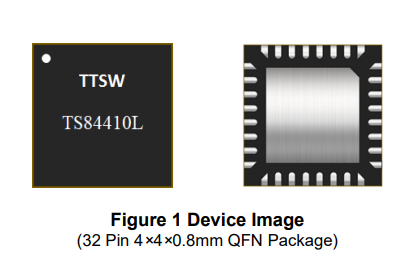

TS84410L采用紧凑型四扁平无引脚（QFN）4x4mm 32引脚塑料封装。

特罗半导体射频开关TS84410L的特性及应用分析

特性

•低插入损耗：800MHz时为0.2dB

•高隔离度：800MHz时38dB

•30W CW功率处理能力

•射频线路上没有外部隔直电容器

•工作频率：30MHz至4.0GHz

•多功能2.6-5.25V电源

应用

•私人移动无线电手机

•公共安全手机

•蜂窝基础设施

•小细胞

•LTE中继和微蜂窝

•卫星终端

•低噪音仪器
