特罗半导体射频开关TS80430N的特性及应用

2025/4/23 10:46:59
浏览次数: 2

TS80430N是第二代对称反射单极四掷（SP4T）开关，专为宽带、高功率开关应用而设计。通过简单的宽带匹配，TS80430N可以覆盖30M至1.0GHz的带宽，并在小封装尺寸内提供低插入损耗、高隔离和高线性。TS80430N是一款出色的开关，适用于在小封装尺寸内需要低插入损耗、高隔离和高线性的所有应用。此部件禁用了内部电荷泵，以消除电荷泵杂散。VCP引脚上需要-18V电源。

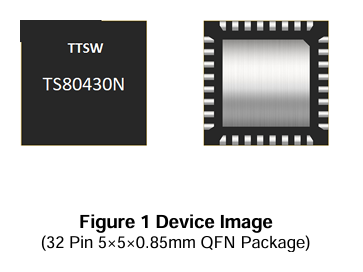

TS80430N采用紧凑型四扁平无引脚（QFN）5x5mm 32引脚塑料封装。

特罗半导体射频开关TS80430N的特性及应用

特性

•低插入损耗：0.37dB@1GHz

•高隔离度：400MHz时为45dB，1GHz时为36dB

•100W CW，200W峰值功率

•射频线路上没有外部隔直电容器

•多功能2.6-5.25V电源

•工作频率：30MHz至1.0GHz，匹配30MHz至2.5GHz

应用

•私人移动和军用无线电

•公共安全手机

•蜂窝基础设施

•低功率的无线接入节点

•LTE中继和微蜂窝

•卫星终端
