TL0301H超低噪声放大器（LNA）的概述及特性分析

2025/4/24 13:46:50
浏览次数: 6

TL0301H是一款高增益、超低噪声放大器（LNA），可提供高增益和线性度。在上述频带内，该器件表现出1.0 dB（SMA-SMA）的出色噪声系数，具有出色的增益平坦度。LNA在3.3V和15mA的典型偏置条件下运行。TL0301H在输入和输出端口内部匹配为50Ω。

TL0301H超低噪声放大器（LNA）的概述及特性分析

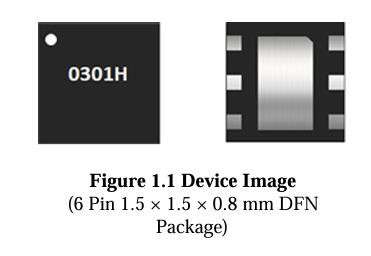

TL0301H采用紧凑、低成本的DFN 1.5x1.5x0.8mm 6针塑料封装。

特性

●5.5 GHz时的小信号增益：17.8 dB

●5.5 GHz时的EVB NF:1 dB

●5.5 GHz时的IP1dB:-4.5 dBm

●3.3 V典型工作电压

●工作频率：4.9至6.0 GHz

应用

●IEEE 802.11 b/g/a/n/ac Wi-Fi、WLAN

●小型蜂窝和蜂窝中继器

●4G基础设施无线电

●相控阵雷达
