超低噪声放大器（LNA）TL0302H的概述及特性分析

2025/4/24 13:51:46

浏览次数: 5

TL0302H是一款高增益、超低噪声放大器（LNA），可提供高增益和线性度。在上述频带内，该器件表现出1.4 dB的出色噪声系数和出色的增益平坦度。LNA在3.3V和15mA的典型偏置条件下运行。TL0302H在输入和输出端口内部匹配为50Ω。

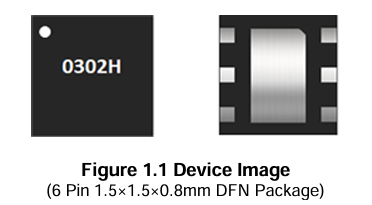

TL0302H采用紧凑、低成本的DFN 1.5 x 1.5 x 0.8 mm 6针塑料封装。

特性

●6.6 GHz时的小信号增益：13.6 dB

●6.6 GHz时的噪声系数：1.4 dB

●6.6 GHz时的IP1dB:0.5 dBm

●3.3 V典型工作电压

●工作频率：5.925至7.125 GHz

应用

●IEEE 802.11 b/g/a/n/ac Wi-Fi、WLAN

●小型蜂窝和蜂窝中继器

●4G基础设施无线电

●相控阵雷达
